피코초 레이저 미세가공 — 열에 약한 부품을 다루는 법
열에 약한 플라스틱 위 도금을 벗겨야 하는데, 기재가 부풀거나 변형돼 곤란을 겪는 경우가 있습니다. 세라믹이나 금형강에 머리카락 굵기 수준의 미세홀을 뚫어야 하는데 입구가 깨지거나 가장자리가 녹아 거칠어지기도 합니다. 일반 레이저는 열을 주며 깎는 방식이라, 열 자체가 문제인 작업에서는 한계가 보입니다. 피코초·펨토초 레이저는 이 한계를 펄스폭으로 푸는 방식입니다.
한 줄 답: 피코초·펨토초 레이저 미세가공은 펄스가 극도로 짧아, 열이 주변으로 퍼지기 전에 가공이 끝나는 '냉가공'에 가까운 방식입니다. 열영향(HAZ)이 극히 작아 기재 변형을 최소화하며 도금층만 정밀하게 벗기거나, 열에 약한 소재에 미세 형상을 낼 때 유리합니다. 반도체·정밀부품·디스플레이처럼 열 손상이 곧 불량으로 이어지는 분야에서 차이가 큽니다.
펄스가 짧으면 왜 열이 안 퍼지나
핵심은 펄스폭, 즉 빛이 한 번에 닿는 시간입니다. 일반 레이저는 닿는 시간이 상대적으로 길어 열이 주변 소재로 번지면서 깎는 구조입니다. 그래서 가공 자리 둘레로 열이 영향을 준 영역(HAZ)이 남고, 열에 약한 소재일수록 변형·부풀음·잔류 응력이 생기기 쉽습니다.
피코초·펨토초는 펄스가 극도로 짧아, 열이 옆으로 퍼질 틈도 없이 그 지점만 떼어내고 끝납니다. 이 때문에 '냉가공(cold processing)'에 가깝다고 부릅니다. 열을 거의 안 주니 HAZ가 극히 작고, 가공면 둘레가 깔끔하게 남습니다. 열이 곧 불량인 작업에서 이 차이가 결정적입니다.
기재 손상은 줄이고, 도금만 정밀하게 벗긴다

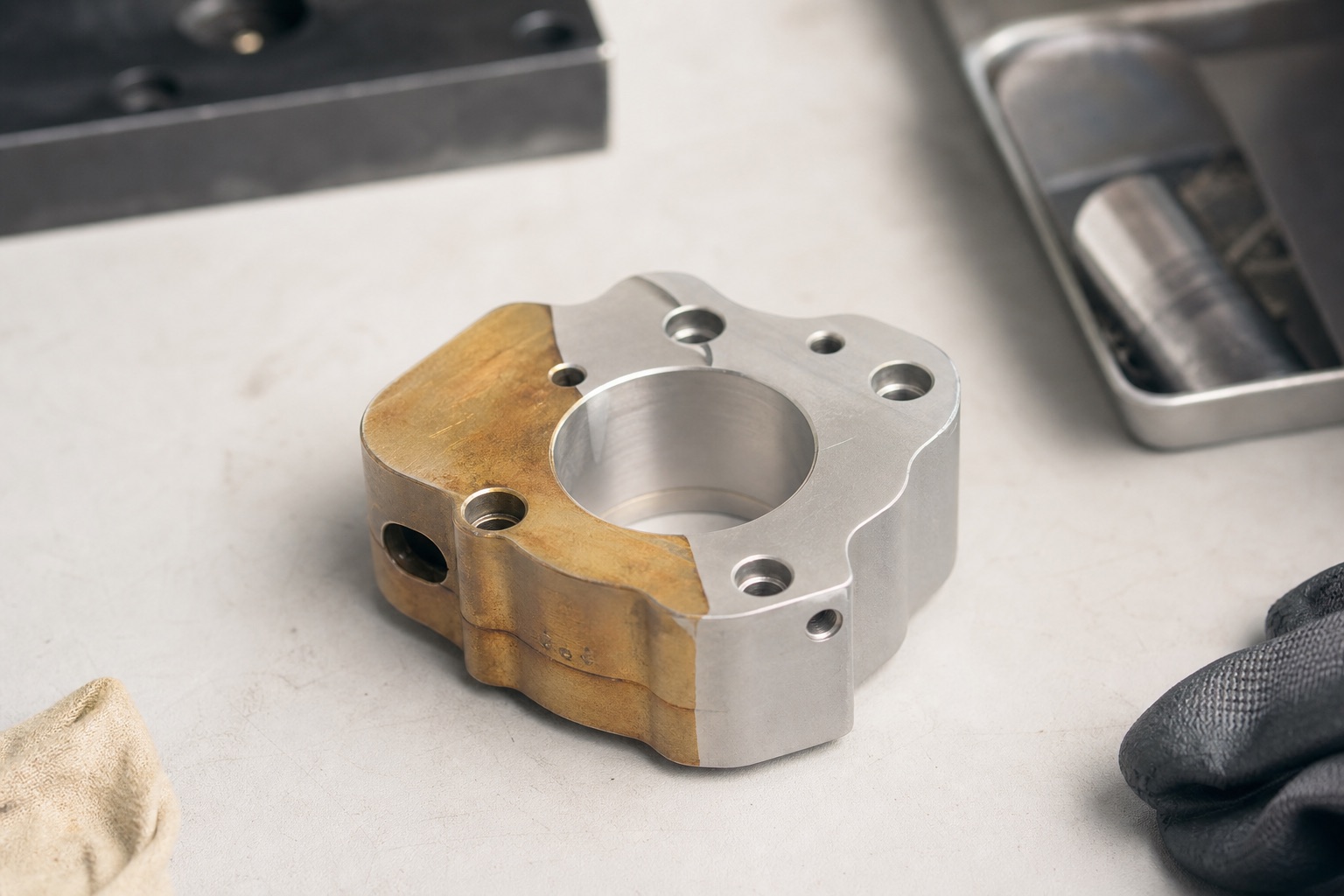

대표적인 적용이 도금 박리입니다. PC+ABS 같은 열에 약한 플라스틱 기재 위에 니켈 도금이 올라가 있을 때, 도금만 정확히 벗겨내고 다시 도금해야 하는 경우가 있습니다. 이때 열을 주며 벗기면 플라스틱 기재가 변형되거나 부풀어 못 쓰게 됩니다.
피코초 레이저는 기재에 가는 열 손상을 크게 줄이면서 도금층만 정밀하게 떼어내는 데 유리합니다. 여기서 거래처 실문답으로 확인된 포인트가 하나 있는데, 같은 피코초라도 자외(UV) 피코초가 도금 박리에 적합하고, 적외 피코초는 열효과가 과해 부적합하다는 점입니다(아래 FAQ에서 다시 정리). 자외 피코초는 업계에서 쓰는 일반 기술용어로, 짧은 펄스를 자외 파장으로 다룬다는 뜻입니다.

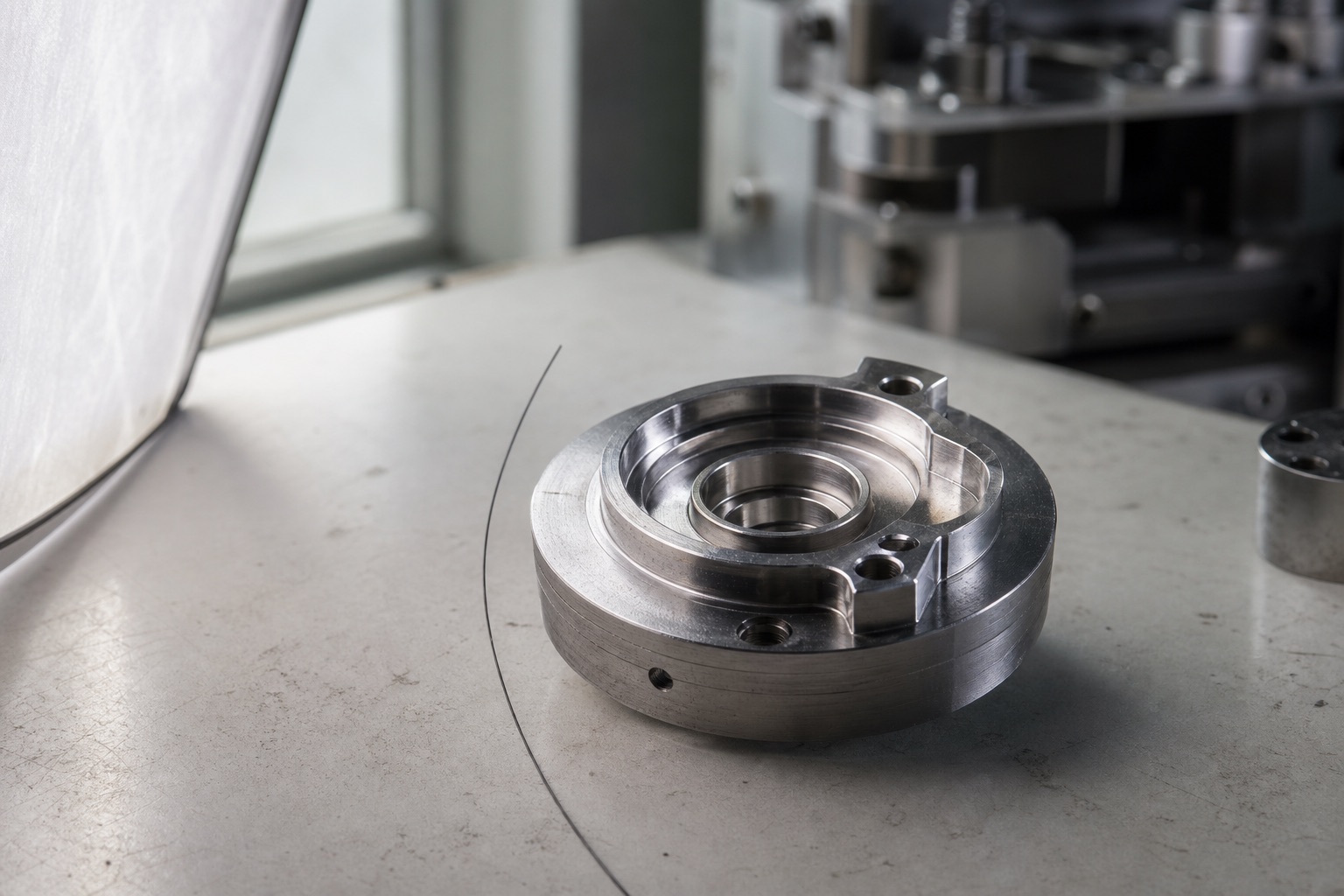

머리카락 굵기 수준의 미세홀, 정밀 절단까지
도금 박리 외에도 미세가공이 강한 영역이 있습니다. 하나는 세라믹·금형강 같은 단단한 소재에 머리카락 굵기 수준의 미세홀을 정밀하게 뚫는 천공(드릴링)입니다. 세라믹·금형강 미세홀 천공은 피코초·펨토초가 강한 영역으로, 열이 거의 없으니 구멍 입구가 깨지거나 녹아 거칠어지지 않고 가장자리가 깔끔하게 남는 데 적합합니다.
다른 하나는 구리·알루미늄·알루미늄박의 정밀 절단입니다. 얇은 금속박은 일반 가열식 절단에서 열로 우그러지거나 녹은 자국이 남기 쉬운데, 냉가공에 가까운 방식이라 절단면을 깔끔하게 유지하기 좋습니다. 반도체·정밀부품·디스플레이 쪽에서 이런 미세 천공·정밀 절단 수요가 많습니다. 모모아이는 대구 성서공단에서 이런 피코초 미세가공·정밀 절단 임가공을 직접 또는 협력 가공으로 대응합니다 — 소재·두께·요구 정밀도를 보내주시면 가공 가능 여부를 확인해 회신드립니다.
일반 레이저와 피코초, 열영향은 어떻게 다른가
| 구분 | 일반(가열식) 레이저 | 피코초·펨토초 레이저 |
|---|---|---|
| 가공 방식 | 열을 주며 깎음 | 냉가공에 가까움(열 거의 없음) |
| 열영향(HAZ) | 가공 둘레로 남기 쉬움 | 극히 작음 |
| 열에 약한 소재 | 변형·부풀음 위험 | 기재 보호에 유리 |
| 도금 박리 | 기재 손상 우려 | 도금만 정밀 박리(자외 피코초) |
| 미세 형상 | 가장자리 거칠어지기 쉬움 | 깔끔한 가공면 |
표에서 보듯 열영향과 미세 형상에서 피코초 쪽이 유리하지만, 모든 가공에 정답인 건 아닙니다(아래 한계 항목 참고).
피코초가 답이 아닐 때
솔직히 말하면, 모든 가공을 피코초로 바꿀 필요는 없습니다. 펄스가 짧은 만큼 한 번에 떼어내는 양이 적어, 가공 속도가 느리거나 두꺼운 재료를 대량으로 깎는 작업에는 비효율적일 수 있습니다. 피코초의 강점은 빠르게 많이 깎는 데 있는 게 아니라, 열에 약한 소재와 미세 형상처럼 '열을 주면 안 되는' 정밀 영역에 있습니다. 그래서 도입 전에는 "어떤 소재를, 어떤 정밀도로, 얼마나 만드는가"를 먼저 봅니다. 두껍고 거친 가공이라면 다른 레이저가 나을 수 있어, 그 경우는 솔직하게 말씀드립니다.
자주 묻는 질문
Q. 도금 박리에는 적외 피코초와 자외 피코초 중 뭐가 맞나요? 거래처 실작업 기준으로는 자외(UV) 피코초가 적합합니다. 도금층만 정밀하게 벗기면서 기재에 열 손상을 주지 않기 때문입니다. 적외 피코초는 열효과가 과해 열에 약한 플라스틱 기재의 도금 박리에는 부적합한 편입니다. 소재와 도금 종류에 따라 갈리니, 샘플 조건을 보고 안내드립니다.
Q. 머리카락 굵기 수준의 미세홀이 정말 가능한가요? 세라믹·금형강 미세홀 천공은 피코초·펨토초가 강한 영역입니다. 다만 소재·두께·요구 정밀도에 따라 대응 가능 여부와 조건이 달라지므로, 도면이나 샘플 사진을 보내주시면 자사 가공 또는 협력 가공으로 대응 가능한지 확인해 회신드립니다. 구체 직경·정밀도 수치는 조건을 받아 견적으로 안내합니다.
Q. 우리 부품에도 피코초 미세가공이 맞을지 어떻게 아나요? 소재·형상·요구 정밀도를 알려주시면 냉가공 방식이 이점이 있는 케이스인지 회신드립니다. 두껍고 거친 가공처럼 피코초가 비효율인 경우는 무리하게 권하지 않고 그대로 말씀드립니다.
Q. 대구·경북에서 피코초 미세가공이나 정밀 레이저 가공을 맡길 곳이 있나요? 모모아이(대구 성서공단)가 레이저 장비 판매와 정밀 미세가공 임가공을 함께 합니다. 대구·경북은 방문 상담, 타지역은 택배로 샘플·도면을 받아 가공 후 반송해 드립니다. 피코초 영역은 자사 가공 또는 협력 가공으로 대응 가능 여부를 확인해 회신드립니다.
정리하면, 피코초·펨토초 레이저 미세가공은 열이 퍼지기 전에 끝내는 냉가공 방식이라, 기재 변형을 최소화하며 도금만 벗기거나 머리카락 굵기 수준의 미세홀을 정밀하게 내는 데 강합니다. 도금 박리에는 자외 피코초가 맞고, 두껍고 거친 가공이라면 다른 방식이 나을 수 있습니다. 우리 부품에 맞는지 궁금하시면 소재·형상·요구 정밀도만 보내주세요. 파장별 레이저 차이를 함께 보고 계신다면 [파이버·CO2·UV 레이저 차이] 글도 참고하시면 됩니다.
모모아이(대구 성서공단, 레이저 장비·임가공)에서 이런 정밀 미세가공을 다룹니다. 모모아이는 레이저 장비를 수입·판매하면서 각인·마킹·미세가공을 직접(또는 협력 가공으로) 하는 곳이라, 샘플을 택배로 보내주시면 가공해 반송해 드립니다(대구·경북은 방문 상담).
견적·상담: 📞 1544-0898 또는 📧 momoilaser@naver.com — 소재·형상·요구 정밀도(샘플 사진/도면)만 보내주시면 소재·형상 보고 바로 견적과 가공 방법을 회신드립니다.
