금형 세척은 "더러워서" 하는 일이 아닙니다. 벤트가 막혀 가스가 안 빠지고, 이형제 잔류물로 이형이 거칠어지고, 광택면에 얼룩이 올라와서 하는 일입니다. 그래서 목표는 "깨끗하게"가 아니라 그 금형이 원래 내던 면을 되찾는 것입니다.
직답: 레이저 세정은 카본·이형제·산화층처럼 빛을 잘 흡수하는 오염층만 순간적으로 떼어내는 방식입니다. 연마재를 던지지 않고 약품에 담그지도 않으니 각인·광택면·치수가 걸린 자리에 유리합니다. 파라미터(출력·주파수·펄스폭)로 어디까지 벗길지 조절하기 때문에, 같은 금형에서도 "벤트 주변만", "코어 광택면만"처럼 구획을 나눠 작업할 수 있습니다. 다만 금형마다 오염 조합이 달라 사양서로는 결론이 안 납니다 — 실물이나 같은 조건의 시편으로 먼저 확인하는 쪽이 빠릅니다. 모모아이(대구 성서공단, 레이저 장비·임가공)로 금형 사진과 오염 상태를 보내주시면 적용 가능 여부부터 확인해 회신드립니다 — 📞 1544-0898 또는 📧 momoilaser@naver.com.
금형에 쌓이는 것은 한 가지가 아니다
| 오염 | 어디에 주로 | 레이저 쪽 사정 |
|---|---|---|
| 카본(탄화물) | 벤트, 게이트 주변, 고온부 | 빛을 잘 흡수해 비교적 잘 떨어지는 쪽 |
| 이형제·실리콘 잔류물 | 코어·캐비티 전면 | 얇게 넓게 깔려 패스 반복이 필요한 경우가 많다 |
| 가스 잔류물(바니시) | 벤트·슬라이드 틈 | 두께가 얇아도 눌어붙으면 손이 더 간다 |
| 녹·산화층 | 장기 보관 금형, 수냉 라인 주변 | 조건이 갈린다 — 상태 사진이 필요하다 |
실제 금형은 이 중 두세 가지가 겹쳐 있습니다(게이트·분리선의 수지 잔류나 버는 세정이 아니라 제거 대상에 가깝습니다). 그래서 먼저 정해야 하는 것은 공법이 아니라 "무엇을 남기고 무엇을 뺄 것인가" 입니다 — 각인과 텍스처는 남기고 그 위의 카본만 뺀다는 식의 합의가 선행되어야 설정이 정해집니다.

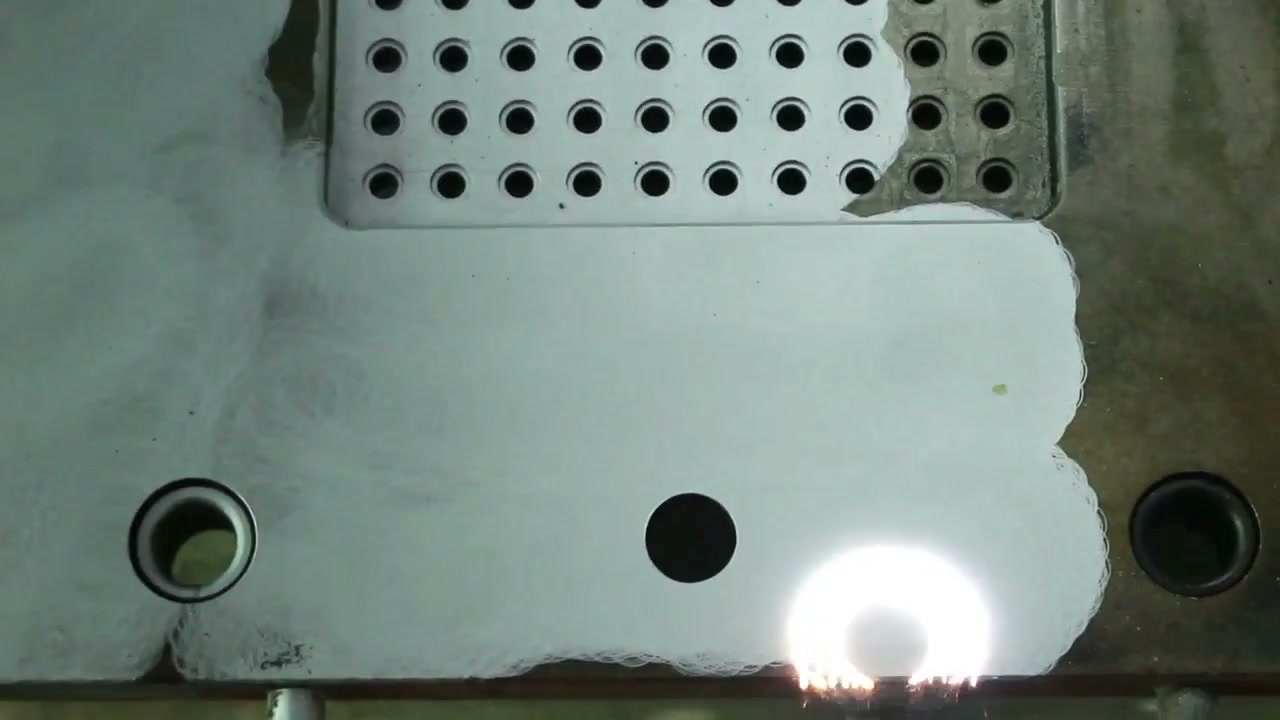

금형 면의 오염층을 걷어내는 중 — 지나간 자리(밝은 면)와 아직 남은 자리(어두운 면)가 한 화면에서 갈립니다. 구멍이 난 자리 둘레까지 같은 면에서 이어집니다.
원리 쪽을 더 보고 싶으시면 레이저 세정 원리에, 소재·오염별로 어디까지 벗겨지는지는 레이저 세정 전후 비교에 정리해 두었습니다.
각인·텍스처가 있는 금형이라면
레이저 세정을 금형에 쓰는 이유의 절반은 여기에 있습니다. 연마재를 분사하는 방식은 오염을 가리지 않고 전면을 때려 각인 모서리와 텍스처 산이 같이 둥글어집니다. 레이저는 오염층과 모재가 빛을 받아들이는 정도가 다른 것을 이용하는 쪽이라 벗길 층만 골라냅니다.

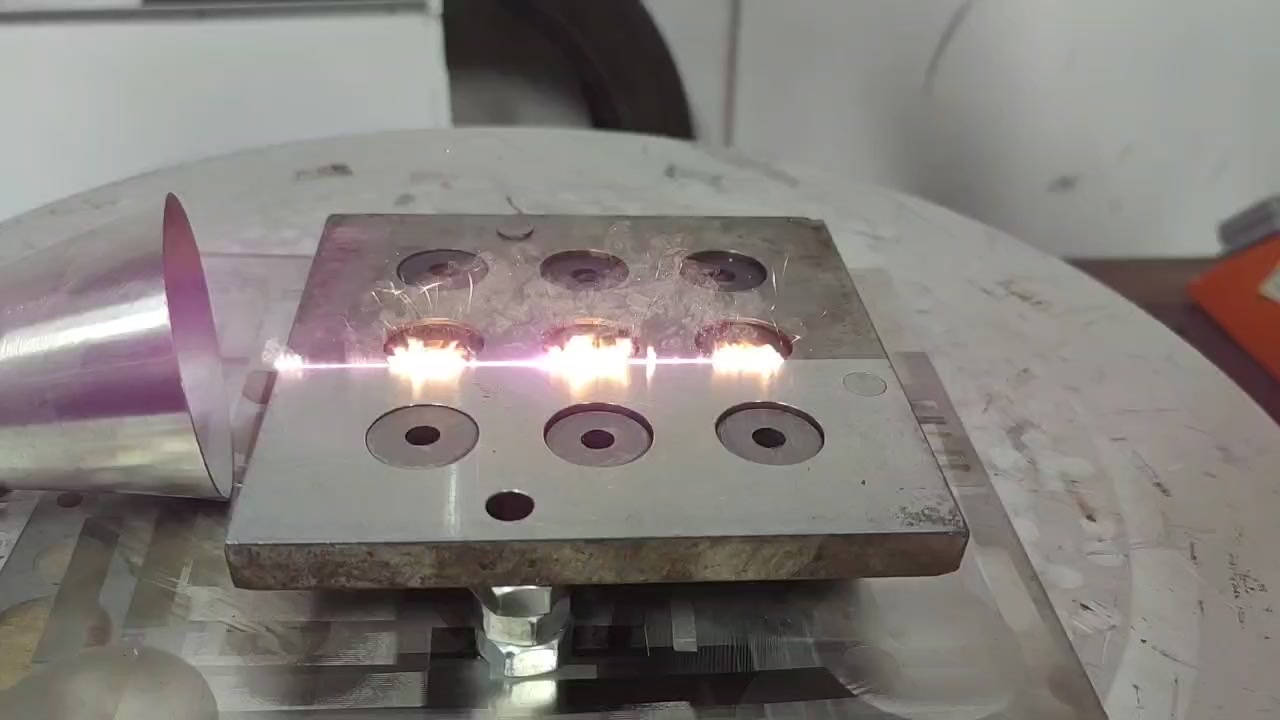

금형 면을 선 궤적으로 한 줄씩 훑는 중 — 지나간 줄에서 오염층이 들뜨며 튀어오릅니다. 한 번에 다 걷히는 것이 아니라 구획을 나눠 반복해 지나갑니다.
빔 모양도 여기서 갈립니다. 에너지가 중앙에 몰리는 가우시안 빔보다 에너지를 고르게 펴는 평탑광(Top-Hat) 쪽이 넓은 면을 균일하게 지나가기에 유리합니다. 어느 쪽이 맞는지는 오염 종류와 면의 성격(광택면인가 텍스처면인가)으로 갈립니다.
금형 각인 자체를 새로 넣거나 보수하는 일은 세정과 다른 공정입니다 — 그 쪽은 금형 레이저 각인에 따로 적어 두었습니다.
드라이아이스·샌드블라스트와 비교하면
현장에서 금형 세척에 쓰이는 방법은 레이저만이 아닙니다. 정리하면 이렇습니다.
- 드라이아이스 블라스팅 — 고체 CO₂ 펠릿을 분사해 급랭과 승화 팽창으로 오염층을 밀어냅니다. 표면을 깎지 않고 뜨거운 금형을 라인에 걸어둔 채로도 작업할 수 있는 것이 강점입니다. 대신 펠릿을 계속 채워야 하고(보관 중에도 승화로 줄어듭니다), 압축공기 소비·소음·밀폐공간 CO₂ 환기가 따라옵니다. 전면 분사라 선택적으로 벗기기는 어렵습니다.
- 샌드블라스트 — 두껍게 눌어붙은 층에는 힘이 있지만 연마재가 표면을 깎아, 각인·광택면·치수가 걸린 금형에는 쓰기 어렵습니다.
- 화학 세척 — 침적이 되는 크기여야 하고, 폐액 처리와 작업 안전이 따라옵니다.
- 레이저 세정 — 소모재 없이 전기만 들어가고, 폐기물은 박리된 분진 흡진 정도입니다. 벗길 층을 골라내 각인·정밀면을 보존하는 쪽이 강점입니다. 반대로 대면적에 두껍게 쌓인 오염은 같은 자리를 반복해 지나가야 해 속도가 떨어질 수 있고, 작업 중 레이저 보안경이 필요합니다.
정리하면 라인을 세우지 않고 뜨거운 대형 금형을 즉시 훑는 일은 드라이아이스 쪽이 편하고, 정밀 금형·반복 세척 주기가 있는 현장·소모품 비용을 줄이는 쪽이 목표라면 레이저가 유리합니다. 둘을 같이 쓰는 현장도 있습니다. (기술 비교 참고용 정리입니다 — 금형과 오염 조건에 따라 결론이 달라집니다.)
타이어 금형처럼 세척 주기와 물량이 반복되는 공정은 전용 설비로 자동화하는 쪽으로 갑니다 — 그 구성은 타이어 금형 레이저 세정에 적어 두었습니다. 이 글은 사출·압출 금형을 사람이 들고 작업하는 쪽입니다.
분해하지 않고 어디까지 되나
"금형을 뜯지 않고 되나"는 가장 많이 받는 질문입니다. 핸드헬드 구성은 작업자가 헤드를 들고 면을 훑기 때문에, 빔이 닿고 각도가 나오는 자리까지 됩니다.
- 잘 되는 자리 — 코어·캐비티의 열린 면, 분리선 주변, 노출된 벤트, 슬라이드 외측
- 각도가 필요한 자리 — 깊은 리브 골, 보스 안쪽. 거울·각도 노즐로 보완해도 깊이·폭에 한계가 있습니다
- 안 되는 자리 — 수냉 라인 내부, 조립된 상태로 가려진 면, 눈으로 안 보이는 틈새
현실적인 그림은 "전부 분해"와 "전혀 분해 안 함" 사이입니다. 문제가 나는 자리(대개 벤트·게이트 주변)만 노출시켜 그 구획을 집중 세정하는 쪽이 투입 시간 대비 효과가 좋은 편입니다.
용접기로 세정까지 겸하려는 경우
이미 핸드헬드 레이저 용접기를 쓰고 계시다면 4-in-1 구성에 클리닝·녹 제거 기능이 포함됩니다. 다만 세정 폭이 나오려면 전용 클리닝 렌즈를 장착해야 합니다 — 용접 렌즈를 그대로 두고 모드만 바꾸는 식으로는 쓰기 어렵습니다. 렌즈 동봉 여부는 구성에 따라 다르니 보유 장비 모델과 함께 문의해 주십시오.
또 하나, 용접기의 세정 기능은 "용접 전처리 수준의 보조"로 보시는 편이 안전합니다. 금형 전면을 주기적으로 세척하는 일처럼 세정이 주 공정이라면 전용 클리닝기 쪽이 맞습니다.
맡기거나 검토하실 때 함께 주시면 좋은 것
| 항목 | 왜 필요한가 |
|---|---|
| 금형 사진 (전체 + 오염 부위 근접) | 형상·접근성과 오염 두께를 먼저 봅니다 |
| 금형 종류 | 사출·압출·고무·다이캐스팅에 따라 오염 성격이 다릅니다 |
| 오염 종류 | 카본인지 이형제인지 녹인지, 섞여 있는지 |
| 보존해야 하는 면 | 각인·텍스처·광택면 중 무엇을 반드시 살려야 하는가 |
| 세척 주기와 물량 | 1회성인지, 주기가 정해진 공정인지 |
| 현재 방법 | 지금 무엇으로 어떻게 하고 계신지 (비교 기준이 됩니다) |
마지막 줄이 생각보다 중요합니다. 지금 방법의 무엇이 불만인지 — 시간인지, 금형 손상인지, 소모품 비용인지 — 가 정해지면 판정이 훨씬 빨라집니다.
먼저 말씀드리는 한계
- 두껍게 눌어붙은 층은 시간이 걸립니다. 장기 방치 금형의 전면 제거는 다른 공법과 같이 비교하시는 편이 맞습니다.
- 처리 속도와 비용은 오염 조건으로 결정됩니다. 면적당 시간이나 금액을 미리 일반화해 드리지 않습니다 — 시험 결과를 보고 산정합니다.
- 모재를 복원하지는 못합니다. 부식으로 파고든 자리, 이미 깎인 각인은 세정으로 돌아오지 않습니다.
- 안전 조건이 따라옵니다. 작업 구획의 분진 흡진과 보안경 착용이 전제입니다.
진행 순서
- 문의 — 금형 사진·종류·오염 상태·보존해야 하는 면을 보내주십니다.
- 적용 가능 여부 회신 — 레이저가 맞는 일인지, 다른 공법이 나은지 먼저 말씀드립니다.
- 시험 세정 — 금형을 옮기기 어려우시면 같은 오염 조건의 시편이나 교체 부품으로 먼저 확인합니다. 샘플 확인용 소량이면 가공은 무료, 왕복 택배비만 부담하시면 됩니다. 물량이 많은 건은 협의가 필요합니다.
- 결과 확인·범위 합의 — 결과물을 보시고 보존 면과 세정 구획을 확정합니다.
- 외주 진행 또는 장비 검토 — 주기가 반복되는 공정이면 그때 장비 구성을 같이 보시는 편이 낫습니다.
자주 묻는 질문
Q. 금형 각인이 무뎌지지 않나요? 연마재로 때리는 방식이 아니라 오염층을 떼어내는 쪽이라 각인 보존에는 유리한 공법입니다. 다만 "유리하다"로 넘기지 않고, 각인이 걸린 금형은 시편이나 한 구획으로 먼저 확인한 뒤 진행합니다.
Q. 라인 가동 중에 뜨거운 금형을 세척할 수 있나요? 레이저 쪽은 정지 후 세척이 기본입니다. 세우지 않고 즉시 훑는 작업은 드라이아이스 쪽이 편한 영역이니, 현장 조건을 알려주시면 어느 쪽이 맞는지 같이 보겠습니다.
Q. 이형제 잔류물만 얇게 걷어내는 것도 되나요? 얇게 넓게 깔린 오염은 같은 자리를 여러 번 지나가는 쪽으로 설정합니다. "한 번에 쓱"보다 패스 반복이 되는 경우가 많아, 면적이 넓으면 시간을 보수적으로 잡으시는 편이 맞습니다.
마무리
금형 세척은 공법을 먼저 고르는 일이 아니라, 무엇을 남겨야 하는지를 먼저 정하는 일입니다. 남길 것이 각인과 광택면이라면 골라 벗기는 쪽이 유리하고, 라인을 세울 수 없다면 다른 선택이 맞습니다.
금형 사진과 오염 상태, 그리고 반드시 살려야 하는 면만 적어 보내주시면 적용 가능 여부부터 확인해 회신드립니다 — 📞 1544-0898 또는 📧 momoilaser@naver.com. 대구 성서공단, 방문 환영입니다.
